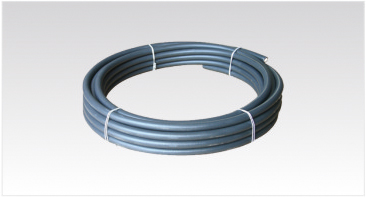

LV-5Z包塑阻燃型可撓金屬電線保護套管
産品介紹:
結構與用途
LV-5Z阻燃包塑可撓金屬電線保護套管，其結構規格與LV-5相同，防火性能強，适用于室内外潮濕防火要求較高的電氣施工、裸露配管、儀器儀表、設備安裝配管。
産品特點：
1、高強度機械保護功能
2、良好的屏蔽功能
3、自由彎曲，保護層光滑柔軟阻燃
4、溫度範圍：零下20攝氏度到60攝氏度
5、安裝簡便
相關配置說明
1、套管12#、15#、17#每卷允許有兩個接頭（三根），短頭部分最低限度不能少于8M。24#、30#、38#、50#每卷允許有一個接頭（二根），短頭部分最低限度不能少于5M。
2、可撓金屬電線保護套管與鋼管依據内徑尺寸對應。
3、重量僅供參考
| 規格 | 内徑I.D mm | 外徑O.D mm |
外徑公差mm |
乙烯層厚度mm |
每卷長度 |
鋼管對應規格 | 電線對應規格 | ||
| mm | ″ | mm | ″ | ||||||
| 12# | 11.4 | 17.7 | ±0.2 | 0.6mm | 50 | 8 | 1/4 | 13 | 1/2 |
| 15# | 14.1 | 20.6 | ±0.2 | 0.6mm | 50 | 10 | 3/8 | 16 | 5/8 |
| 17# | 16.6 | 23.1 | ±0.2 | 0.6mm | 50 | 15 | 1/2 | 19 | 3/4 |
| 24# | 23.8 | 30.4 | ±0.2 | 0.6mm | 25 | 20 | 3/4 | 25 | 1 |
| 30# | 29.3 | 36.5 | ±0.2 | 0.6mm | 25 | 25 | 1 | 32 | 11/4 |
| 38# | 37.1 | 44.9 | ±0.4 | 0.6mm | 25 | 32 | 11/4 | 38 | 11/2 |
| 50# | 49.1 | 56.9 | ±0.4 | 0.8mm | 25 | 40 | 11/2 | 51 | 2 |
| 63# | 62.6 | 71.5 | ±0.6 | 0.8mm | 10 | 50 | 2 | 64 | 21/2 |
| 76# | 76.0 | 85.3 | ±0.6 | 0.8mm | 10 | 70 | 21/2 | 76 | 3 |
| 83# | 81.0 | 90.9 | ±0.8 | 1.0mm | 10 | 80 | 3 | ||
| 101# | 100.2 | 110.1 | ±0.8 | 1.0mm | 5 | 100 | 4 | ||
| 130# | 126.4 | 136 | ±1.0 | 1.5mm | 3 | 125 | 5 | ||
